機制砂作為現代建筑行業的重要原材料，其品質直接影響混凝土的性能與工程成本。傳統上，機制砂的質量評估主要依賴篩分法，但該方法僅能獲取顆粒的級配信息，無法對顆粒形貌進行量化分析。隨著檢測技術的進步，動態圖像法為機制砂的全面品質評價提供了新的解決方案。

機制砂品質的兩大核心指標

機制砂的品質主要由顆粒級配和顆粒形貌兩大指標決定。良好的級配能夠優化混凝土的工作性能，并節約水泥用量；而顆粒形貌則直接影響骨料與水泥石之間的機械咬合作用。粗糙多棱角的顆粒有助于提升混凝土強度，但若針片狀顆粒過多，則會顯著降低混凝土的耐久性和長期強度。

動態圖像法的技術優勢

動態圖像法采用高速成像技術，在顆粒通過檢測區域時瞬間捕獲其圖像，并通過圖像處理算法同時獲取粒度與粒形參數。該方法克服了傳統篩分法只能測量級配、無法表征形貌的局限，實現了對機制砂品質的全面、高效分析。

實驗方法與儀器配置

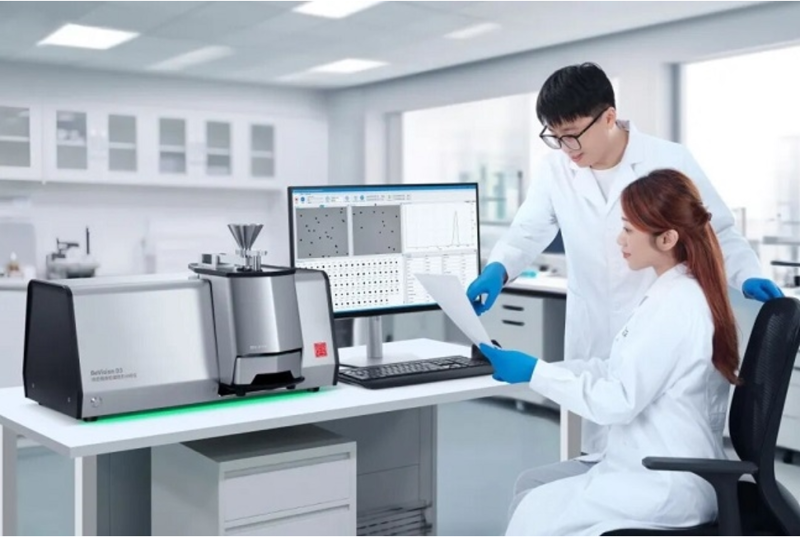

本次分析采用丹東百特的BeVision D3動態圖像粒度粒形分析儀，配合BV-F10干法重力分散器進樣。儀器配置500萬像素CMOS相機，在8分鐘內可完成超過10萬個顆粒的測量，效率遠高于傳統方法。為進行方法對比，同時使用振動篩分儀和泰勒標準篩對同一樣品進行篩分分析。

粒度分析：多維度表征與篩分?jǐn)M對

動態圖像法可以從不同維度定義顆粒粒徑，常用的包括面積等效徑（XA）、最小費雷特直徑（XFmin）和最小弦長（XCmin）。對于形狀規則的顆粒，最小費雷特直徑可等效于篩分徑；而對于表面有凹陷或彎曲的顆粒，最小弦長與篩分徑的定義更為契合，其分布結果也與篩分結果高度一致。

BeVision D3軟件具備智能擬對功能，能夠直接輸出與篩分法分布數據一致的粒徑分布報告。實驗數據顯示，在各個粒徑區間內，動態圖像法的測量結果與振動篩分結果均表現出極好的一致性，這使得用戶可以在不改變?cè)性u(píng)價標準的前提下，快速切換到更高效的動態圖像法。

粒形分析：縱橫比揭示顆粒形狀品質

顆粒形貌通過縱橫比（即顆粒短軸與長軸之比）進行量化。縱橫比越接近1，顆粒越接近球形；縱橫比越低，則顆粒越趨向于針片狀。

• 優良顆粒（縱橫比 > 0.45）：能夠形成穩定的骨架結構，并與水泥石產生良好的機械咬合，是配制高強度混凝土的理想骨料。

• 針狀顆粒（縱橫比 ≤ 0.45）：會導致混凝土需水量增加、流動性變差，并損害其長期強度，在生產和應用中需嚴格管控。

• 石粉（粒徑 < 75 μm）：對混凝土長期強度的貢獻有限，且可能增加需水量、降低流動性，需控制其含量。

分析發現，機制砂顆粒的縱橫比與粒徑大小相關。粒徑在1000 μm以上的顆粒，其縱橫比普遍大于0.45；而粒徑在1000 μm以下的顆粒，隨著粒徑減小，縱橫比低于0.45的針狀顆粒數量顯著增多。

結論

動態圖像法為機制砂的品質控制帶來了革命性的提升。BeVision D3動態圖像粒度粒形分析儀不僅能在短時間內完成大量顆粒的測量，其粒度分析結果與傳統篩分法高度一致，確保了方法切換的平滑性。更重要的是，它能夠同步提供高精度的粒形參數和清晰的顆粒圖像，幫助用戶從“粒度”和“粒形”兩個維度全面、深入地評估機制砂質量，從而為生產優化和混凝土配方設計提供可靠的數據支撐。
