在粒徑分析中，一個常見但關(guān)鍵的問題是：為什么同一個樣品，使用不同的測量技術(shù)或不同的報告基準(zhǔn)，會得到看似不同的結(jié)果？答案的核心在于理解數(shù)量分布、面積分布和體積分布之間的根本區(qū)別。這三種分布類型從不同維度描述樣品，其結(jié)果的差異并非誤差，而是反映了顆粒系統(tǒng)內(nèi)在的統(tǒng)計特性。

一、三種分布類型的定義與來源

1. 體積分布

• 定義：以單個顆粒的體積 為權(quán)重進(jìn)行統(tǒng)計的分布。這是激光衍射法直接測量的結(jié)果。

• 原理：激光衍射儀探測的是顆粒群散射光的能量分布。大顆粒散射光的能力遠(yuǎn)強(qiáng)于小顆粒，而散射光強(qiáng)與顆粒體積（即直徑的立方，d3）成正比。因此，儀器直接反算出的是樣品的體積分布。

• 地位：激光衍射粒度分析中最常用、最基礎(chǔ)的報告形式，因?yàn)樗钪苯拥胤从沉藴y量原理。

2. 面積分布

• 定義：以單個顆粒的表面積 為權(quán)重進(jìn)行統(tǒng)計的分布。

• 原理：動態(tài)圖像分析法是獲得面積分布的典型技術(shù)。通過分析每個顆粒的投影像，直接計算出其投影面積（與d2成正比）。對于基于光散射的激光衍射法，面積分布通常由體積分布數(shù)學(xué)轉(zhuǎn)換而來。

• 意義：表面積直接影響溶解速率、化學(xué)反應(yīng)活性、催化效率等。

3. 數(shù)量分布

• 定義：以每個顆粒的個數(shù) 為權(quán)重進(jìn)行統(tǒng)計的分布。每個顆粒無論大小，都計為“1”。

• 原理：圖像分析法和電子顯微鏡法可以直接統(tǒng)計顆粒個數(shù)，從而得到數(shù)量分布。對于激光衍射法，數(shù)量分布需要通過體積分布進(jìn)行復(fù)雜的數(shù)學(xué)轉(zhuǎn)換，且轉(zhuǎn)換過程對小顆粒的誤差非常敏感。

• 意義：對樣品中含量極少的超大或超細(xì)顆粒非常敏感。

二、核心差異：權(quán)重效應(yīng)的巨大影響

三種分布最根本的差異在于它們賦予單個顆粒的權(quán)重不同。這種權(quán)重差異會導(dǎo)致對于同一個樣品，其分布結(jié)果形態(tài)和關(guān)鍵參數(shù)（如D50）產(chǎn)生巨大差別。

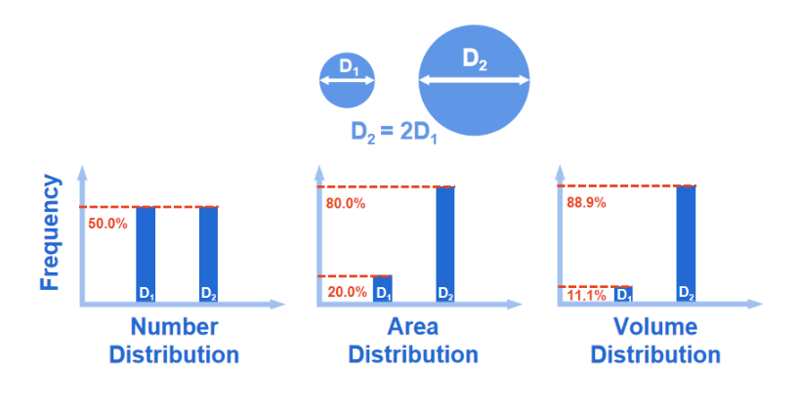

一個經(jīng)典的例子：

假設(shè)一個極其簡單的樣品，僅由兩種尺寸的球形顆粒以相等的數(shù)量（1：1） 混合而成：

• 小顆粒直徑 D1 = 1 μm

• 大顆粒直徑 D2 = 10 μm （直徑比為10：1）

讓我們來計算不同分布下的結(jié)果：

1. 數(shù)量分布

• 小顆粒數(shù)量：1個，占比 50%

• 大顆粒數(shù)量：1個，占比 50%

• 結(jié)論：數(shù)量分布真實(shí)反映了1：1的數(shù)量比例，D50約為5.5 μm。報告顯示樣品由兩種等量的顆粒組成。

2. 面積分布

• 單個小顆粒面積 ∝ (1 μm)2 = 1

• 單個大顆粒面積 ∝ (10 μm)2 = 100

• 總面積中，小顆粒貢獻(xiàn)占比：1 / (1+100) ≈ 1%

• 總面積中，大顆粒貢獻(xiàn)占比：100 / (1+100) ≈ 99%

• 結(jié)論：在面積分布中，大顆粒占據(jù)了99%的權(quán)重，D50遠(yuǎn)大于10 μm。報告顯示樣品幾乎完全由大顆粒組成。

3. 體積分布

• 單個小顆粒體積 ∝ (1 μm)3 = 1

• 單個大顆粒體積 ∝ (10 μm)3 = 1000

• 總體積中，小顆粒貢獻(xiàn)占比：1 / (1+1000) ≈ 0.1%

• 總體積中，大顆粒貢獻(xiàn)占比：1000 / (1+1000) ≈ 99.9%

• 結(jié)論：在體積分布中，大顆粒占據(jù)了99.9%的絕對主導(dǎo)地位，D50遠(yuǎn)大于10 μm。報告顯示樣品幾乎完全由大顆粒組成。

關(guān)鍵洞察：

• 從數(shù)量到體積，分布曲線會顯著向大顆粒方向偏移。

• 一個在數(shù)量分布中看似“微不足道”的少量大顆粒，在體積或面積分布中可能成為主導(dǎo)因素。

• 顆粒之間的尺寸差異越大（直徑比越大），這種權(quán)重差異帶來的結(jié)果懸殊就越驚人。

三、實(shí)踐指南：如何選擇與解讀？

1. 為何激光衍射默認(rèn)使用體積分布？

   因?yàn)檫@是其測量原理的直接體現(xiàn)，不確定性最小，重復(fù)性最好。試圖將激光衍射的體積分布轉(zhuǎn)換為數(shù)量分布來與顯微鏡數(shù)據(jù)比較，往往會產(chǎn)生誤導(dǎo)，因?yàn)檗D(zhuǎn)換會放大微小測量誤差。

2. 哪種分布才是“正確”的？

   這取決于你的應(yīng)用目標(biāo)。 沒有絕對的“正確”，只有“更適合”。

• 關(guān)注產(chǎn)品性能受體積/質(zhì)量影響時（如涂料的遮蓋力、粉末的填充密度），應(yīng)優(yōu)先看體積分布。

• 關(guān)注反應(yīng)速率、溶解性時（如藥品的有效成分釋放），面積分布更具參考價值。

• 研究污染物的顆粒數(shù)量或需要計數(shù)時（如注射劑中的不溶性微粒），數(shù)量分布是關(guān)鍵。

3. 比較數(shù)據(jù)時的黃金法則

   永遠(yuǎn)只在同一種分布類型下進(jìn)行比較。 比較不同儀器、不同時間的測量結(jié)果時，必須確保它們是基于相同的分布類型（通常是體積分布）。絕不能將激光衍射的體積D50與圖像分析的數(shù)量D50直接對比。

總結(jié)

理解數(shù)量、面積和體積分布之間的差異，是準(zhǔn)確解讀粒度數(shù)據(jù)、避免常見誤區(qū)的基石。它們從不同視角描繪了同一個顆粒樣品：

• 數(shù)量分布是“民主的”，每個顆粒一票。

• 面積分布和體積分布是“加權(quán)計票的”，大顆粒擁有遠(yuǎn)超其數(shù)量的發(fā)言權(quán)。

正確選擇和應(yīng)用這些分布類型，能將粒度數(shù)據(jù)從簡單的數(shù)字轉(zhuǎn)化為對產(chǎn)品性能的深刻預(yù)見，從而在研發(fā)和質(zhì)量控制中做出更明智的決策。
