在現代材料科學、地質勘探、生物醫藥以及粉體工程等領域，僅僅了解顆粒的平均粒徑往往不足以全面評估材料性能。顯微圖像顆粒分析技術作為一種集成了光學、機械、電子計算機技術的多維表征手段，打破了傳統單一粒徑測量的局限，實現了從“看”到“測”再到“析”的跨越。本文將深入解讀顯微圖像顆粒測試的核心原理、系統架構及其無可替代的技術優勢。

一、 核心測量原理：像素統計與等效幾何參數

顯微圖像法粒度測量的基礎建立在數字圖像處理與幾何概率統計之上。其核心在于將二維平面的視覺信息轉化為精確的定量數據：

1. 像素化與灰度閾值分割

   當顆粒樣品放置在顯微鏡載物臺上并被光源照亮?xí)r，相機將光學影像轉化為數字圖像。圖像由無數個帶有灰度值的像素點組成。通過特定的灰度閾值分割算法，軟件能夠區分出前景（顆粒）和背景（空白區域）。

2. 等圓面積直徑（Equivalent Circular Diameter）

   這是圖像法最基礎的粒徑定義。軟件統計每個被識別出的顆粒輪廓內部所包含的像素總數。假設這些像素組成一個正方形，通過計算該正方形的面積并開平方根，即可得到一個等效圓的直徑。這個直徑被稱為“等圓面積直徑”，它是后續粒度分布統計的基準單位。

3. 形狀因子與復雜幾何參數

   僅僅知道直徑是不夠的。軟件通過分析顆粒輪廓的邊界坐標，進一步提取長徑比（顆粒長軸與短軸之比，反映拉伸程度）和球形度（顆粒實際面積與同周長圓面積的比值，反映圓潤程度）。這些參數是評估顆粒加工工藝和性能的重要指標。

二、 系統架構：傳統光學與現代數字技術的融合

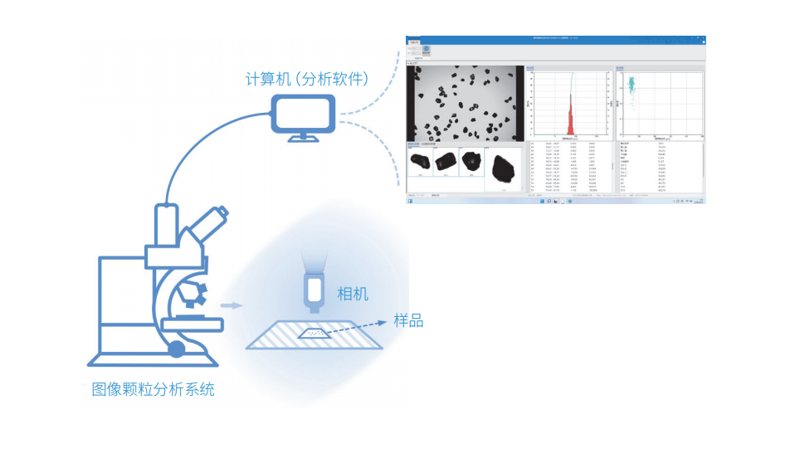

顯微圖像顆粒分析系統是一個跨學科的集成平臺，其核心組件如圖所示，主要包括以下四個部分：

• 光學顯微鏡（Optical Microscope）：作為系統的“眼睛”，提供高倍率的光學放大。根據需求不同，可分為生物顯微鏡（透射光）、金相顯微鏡（反射光）或偏光顯微鏡。它決定了系統的分辨率極限和景深。

• 數字成像設備（CCD/CMOS Camera）：作為系統的“視網膜”，負責將顯微鏡下的光學圖像實時轉換為數字電信號。高靈敏度的相機能夠捕捉到微弱的信號，確保在低倍鏡下也能獲得清晰的顆粒圖像。

• 圖像處理與分析軟件（Software）：作為系統的“大腦”，它負責圖像的采集、預處理（降噪、增強對比度）、顆粒識別、邊緣檢測以及最終的參數計算和數據可視化。

• 計算機與外圍設備：負責運行復雜的算法，存儲海量圖像數據，并輸出包含粒徑分布直方圖、散點圖（粒徑vs長徑比）等在內的詳細報告。

三、 工作流程解析：從樣品到報告

結合系統流程圖，其典型工作流程如下：

1. 自動掃描與全景成像：載物臺帶動樣品移動，相機連續拍攝并拼接成高分辨率的全景圖像，確保對不均勻分布的樣品進行大面積統計，減少取樣偏差。

2. 顆粒識別與分割：軟件采用先進的邊緣檢測算法（如Canny算子或閾值法），在復雜的背景中精準勾勒出每一個獨立顆粒的輪廓。

3. 多維參數計算：系統自動對每個顆粒進行“體檢”：計算其面積、周長、等效直徑，并根據幾何關系推導長徑比和球形度。

4. 統計與可視化：將所有顆粒的數據繪制成粒徑分布曲線，同時生成單項指標（如球形度）的散點分布圖，直觀展示樣品的質量狀態。

四、 技術特點與應用價值

相比于激光衍射或光阻法等測量“等效球體”的技術，顯微圖像法具有獨特的不可替代性：

• 直觀性與可追溯性：它不僅能給出數據，還能提供原始圖像。研究人員可以直觀地觀察顆粒的形貌、顏色、表面缺陷，甚至判斷顆粒是單體還是團聚體。這種“眼見為實”的特性在失效分析中至關重要。

• 寬測量范圍：配合不同倍率的物鏡，系統可以實現從亞微米級（需油鏡）到毫米級的超寬范圍測量，且下限不受顆粒折射率的限制。

• 粒形分析能力：它是目前唯一能常規輸出長徑比、球形度、棱角度等形貌參數的商用技術，對于陶瓷、催化劑、磨料等對形狀敏感的領域尤為關鍵。

• 分散狀態觀測：能夠清晰地觀察到顆粒在基體中的分散狀態，是否存在嚴重的團聚或擇優取向。

五、 總結

顯微圖像顆粒測試技術不僅僅是一種粒度測量工具，更是一套完整的微觀形貌分析解決方案。通過將經典的光學顯微鏡與現代化的數字圖像處理算法相結合，該技術突破了傳統方法的物理假設限制，實現了對顆粒尺寸、形狀、分布及微觀狀態的全方位表征。在追求材料精細化設計和高品質控制的今天，它無疑是科研人員和質檢工程師手中不可或缺的利器。
