在粉體工程、生物醫藥、環境監測和化工生產等領域，精確表征顆粒大小及分布是質量控制的核心環節。光阻法（Light Obscuration Method），又稱光遮擋法或遮光法，作為單顆粒計數技術（Single Particle Counting）的經典代表，憑借其高精度、高效率的特點，已成為ISO 13319等國際標準認可的主流粒度測量方法之一。本文將深入剖析光阻法的物理原理、系統構成及數據處理機制。

一、 核心測量原理：光強遮擋與幾何模型

光阻法的物理基礎建立在顆粒對光的遮擋效應之上。其核心假設建立在幾何光學框架內：當顆粒的直徑遠大于入射光束的直徑（通常滿足 $d\ge 2\mu m$）時，顆粒對光的遮擋可近似視為簡單的幾何投影。

根據朗伯-比爾定律的簡化模型，當一束平行單色光（通常為半導體激光器發出的紅光）穿過流通池時，光電探測器接收到的連續光強構成了穩定的基線信號。當一個不透明的顆粒隨液體流經光束中心時，它會切斷部分光路，導致探測器接收到的光強瞬間下降。這一瞬態變化在電路系統中被記錄為一個負向脈沖信號。

在理想條件下，脈沖信號的幅值與顆粒的橫截面積（進而與顆粒直徑的平方）成正比。通過建立標準校準曲線，儀器可將電壓幅值直接轉換為顆粒的物理尺寸。

二、 系統硬件架構與工作流程

光阻法粒度儀通常由流路系統、光學傳感模塊和信號處理單元三部分組成，其工作流程如下：

1. 流體控制與進樣

系統底部的定量抽取樣品裝置（如精密注射泵）負責將待測懸浮液以恒定流速推入測量區。這種體積計量進樣方式確保了顆粒以單列形式通過檢測區，避免了顆粒重疊導致的測量誤差。

2. 流通池與光學檢測區

樣品流經的流動樣品池通常由高透光率的石英玻璃制成，以減少背景折射干擾。激光器發射的平行光束垂直聚焦于流通池中心，形成一個極細的檢測光路。

3. 光電探測與信號分離

光束的終端設有一個圓形的光阻檢測器（通常為硅光電池或光電二極管）。

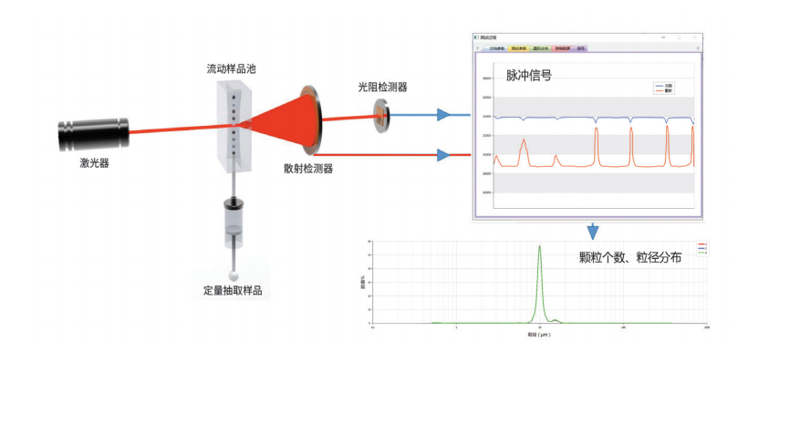

• 主信號通道：直接接收透射光強。當顆粒通過時，輸出如圖中所示的紅色脈沖信號。

• 輔助監控（散射檢測器）：圖中顯示還有一個側向的散射檢測器。它用于監測顆粒通過時的散射光強度，輔助判斷顆粒的透明度或材質特性，有時也用于觸發電路以優化脈沖采集的時間窗口。

三、 信號處理與粒徑分布統計

儀器采集到的原始脈沖信號必須經過嚴格的數字化處理才能轉化為粒徑分布圖譜。

1. 脈沖識別與門檻判定

由于液體中的氣泡、雜質或電子噪聲也會產生干擾信號，儀器會設定一個物理門檻值（Threshold）。只有當脈沖幅值超過該門檻時，才被認定為有效的顆粒事件。

2. 粒徑標定

通過已知尺寸的乳膠微球標準粒子進行標定，建立“電壓幅值-顆粒直徑”的轉換系數。例如，一個直徑為 5μm的顆?？赡墚a(chǎn)生 50mV的脈沖壓降，儀器據此推算未知顆粒的尺寸。

3. 統計分析與可視化

軟件統計單位時間內檢測到的所有脈沖。

• 個數統計：記錄特定尺寸范圍內的顆粒數量，計算其占總顆粒數的百分比（頻率分布）。

• 分布圖譜：最終生成如右下角所示的顆粒個數-粒徑分布直方圖。橫坐標代表粒徑區間，縱坐標代表顆粒個數（或頻度）。圖中的單峰分布表明該樣品粒徑較為均一，集中在特定數值附近。

四、 技術特點與應用邊界

優勢：

• 高分辨率：直接計數每一個顆粒，能夠敏銳捕捉到樣品中的微小離群值（Outliers）。

• 寬動態范圍：通常在 $1\mu m$至 $2000\mu m$（甚至更大）范圍內保持良好的線性響應。

• 準確性高：較少受顆粒折射率和顏色的影響（相比動態光散射），特別適合不透明或深色顆粒。

局限性：

• 濃度限制：樣品濃度不能過高，否則會導致顆粒排隊或遮擋，影響計數準確性。

• 形狀假設：該方法本質上是基于球形假設，對于極度不規則形狀的顆粒，測量結果更多代表其等效遮擋面積直徑。

五、 總結

光阻法粒度測量是一種基于經典物理光學原理的精密檢測技術。它通過捕捉顆粒對激光的瞬時遮擋效應，將微觀的顆粒尺寸轉化為宏觀的電信號脈沖，并利用統計學方法重構出樣品的粒徑分布。在現代工業生產和科研分析中，它依然是乳液、懸浮液和噴霧等體系粒度表征的可靠工具。
