聚丙烯酰胺作為一類(lèi)常見(jiàn)的聚合物材料，在多個(gè)工業(yè)領(lǐng)域具有廣泛的應(yīng)用價(jià)值。根據(jù)其分子鏈上化學(xué)基團(tuán)的差異，該材料可分為陽(yáng)離子型與陰離子型兩種主要類(lèi)別，二者在表面帶電特性方面表現(xiàn)出顯著區(qū)別。這種電荷特性的差異直接影響其在石油開(kāi)采、造紙工業(yè)、礦業(yè)農(nóng)業(yè)及水處理等領(lǐng)域的應(yīng)用效果。因此，準(zhǔn)確測(cè)定聚丙烯酰胺的Zeta電位參數(shù)，對(duì)于理解其作用機(jī)制與優(yōu)化應(yīng)用工藝具有重要意義。

材料特性與應(yīng)用背景

陰離子型聚丙烯酰胺通常適用于去除污水中的懸浮顆粒，通過(guò)促進(jìn)懸浮顆粒的凝聚沉淀，配合沉淀或過(guò)濾工藝實(shí)現(xiàn)水質(zhì)凈化。而陽(yáng)離子型聚丙烯酰胺則在污泥脫水過(guò)程中發(fā)揮關(guān)鍵作用，能夠使污泥中的細(xì)小顆粒絮凝形成較大絮體，從而改善脫水性能，降低含水率，便于后續(xù)的運(yùn)輸與處置。明確聚丙烯酰胺的表面電荷種類(lèi)與密度，是合理選擇材料型號(hào)、優(yōu)化處理工藝的基礎(chǔ)。

實(shí)驗(yàn)方法與樣品制備

本研究選取了兩種典型的聚丙烯酰胺樣品進(jìn)行對(duì)比分析，分別為陽(yáng)離子型與陰離子型。樣品外觀(guān)均為白色粉末狀固體。實(shí)驗(yàn)前，將兩種樣品分別用蒸餾水進(jìn)行分散處理，配制得到濃度為1mg/mL的懸浮液體系。

測(cè)試工作采用丹東百特儀器有限公司開(kāi)發(fā)的BeNano 180 Zeta Max納米粒度及Zeta電位分析儀完成。該儀器基于電泳光散射原理，能夠準(zhǔn)確測(cè)定顆粒在電場(chǎng)作用下的遷移速率，進(jìn)而計(jì)算得到Zeta電位值。實(shí)驗(yàn)在25℃恒溫條件下進(jìn)行，使用毛細(xì)管電極作為測(cè)量單元。為確保數(shù)據(jù)的可靠性，每個(gè)樣品均進(jìn)行了多次重復(fù)測(cè)試，最終結(jié)果取平均值，并分析了Zeta電位的分布特征。

結(jié)果分析與討論

測(cè)試結(jié)果顯示，陰離子型聚丙烯酰胺的Zeta電位平均值為-14.02mV，標(biāo)準(zhǔn)偏差為0.77mV；陽(yáng)離子型聚丙烯酰胺的Zeta電位平均值為+50.68mV，標(biāo)準(zhǔn)偏差為3.15mV。這一結(jié)果與樣品的標(biāo)注類(lèi)型完全吻合：陰離子型樣品表面攜帶負(fù)電荷，陽(yáng)離子型樣品表面攜帶正電荷。

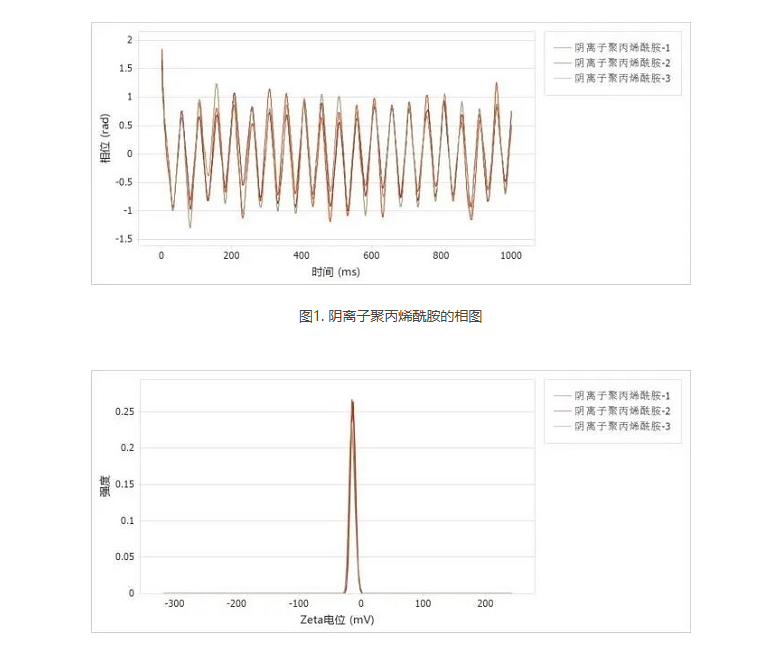

從電位分布圖觀(guān)察，兩種樣品的Zeta電位分布范圍均較為集中，表明電荷在高分子材料表面的分布相對(duì)均勻。值得注意的是，陽(yáng)離子型樣品的電位絕對(duì)值明顯高于陰離子型樣品，這可能反映了二者在電荷密度上的差異。較高的正電荷密度有助于陽(yáng)離子型聚丙烯酰胺在污泥脫水過(guò)程中更有效地中和污泥顆粒表面的負(fù)電荷，促進(jìn)絮凝作用。

相圖質(zhì)量分析表明，測(cè)試過(guò)程中信號(hào)穩(wěn)定性良好，數(shù)據(jù)重復(fù)性較高，這為結(jié)果的可靠性提供了支持。Zeta電位作為表征膠體體系穩(wěn)定性的重要參數(shù)，其數(shù)值大小與符號(hào)直接關(guān)系到聚丙烯酰胺在水處理過(guò)程中的絮凝效率、作用機(jī)制及適用場(chǎng)景。

結(jié)論

通過(guò)BeNano 180 Zeta Max納米粒度及Zeta電位分析儀對(duì)兩種不同電荷類(lèi)型的聚丙烯酰胺樣品進(jìn)行測(cè)試，獲得了準(zhǔn)確的Zeta電位數(shù)據(jù)。測(cè)試結(jié)果清晰區(qū)分了陰離子型與陽(yáng)離子型樣品的表面電荷特性，且重復(fù)性良好。電位幅值的差異可能反映了材料電荷密度的不同，這一信息對(duì)于水處理工藝中絮凝劑的選擇與用量?jī)?yōu)化具有參考價(jià)值。

本研究展示了Zeta電位分析在聚合物材料表征中的應(yīng)用可行性，為相關(guān)領(lǐng)域的研究人員與工程技術(shù)人員提供了一種有效的材料性能評(píng)估方法。通過(guò)準(zhǔn)確掌握聚丙烯酰胺的表面電學(xué)特性，有助于更好地理解其在水處理過(guò)程中的作用機(jī)理，進(jìn)而推動(dòng)工藝優(yōu)化與效率提升。
